   اصول و مبانی طراحی مدارک و نقشه های فرآیندی PFD , P&ID















اصول و مبانی طراحی مدارک و نقشه های فرایندی









معرفی دوره :

مدارك PFD و P&ID از جمله مهمترين مدارك در طراحي پايه يك سيستم فرايندي مي‌باشد. مدرك PFD نمايش شماتيكي از كليه عمليات مورد نظر در فرايند بوده و حاوي اطلاعات مورد نياز براي شروع طراحي مي‌باشد. با استفاده از PFD دستيابي به اهداف زير مقدور مي‌باشد:

·        تعيين اصول طراحي كارخانه با تكيه بر مواد خام اوليه، محصولات، نرخ جريان مواد و شرايط عملكرد

·        تعين هدف فرايند

·        آرايش تجهيزات اصلي، خطوط فرايند و ...

·        خطوط Utility كه به طور پيوسته در فرايند مورد استفاده قرار مي‌گيرند

مدرك P&ID كه بر اساس مدرك PFD طراحي مي‌شود نمايش مفهومي فرايند با استفاده از نشانه‌هاي گرافيكي براي تجهيزات و پايپينگ به همراه سمبل لوازم اندازه گيري و كنترل عملكرد سيستم مي‌باشد.

پس از پايان دوره شركت كنندگان توانايي خواندن و طراحي نقشه هاي PFD و P&ID را پيدا مي کنند.

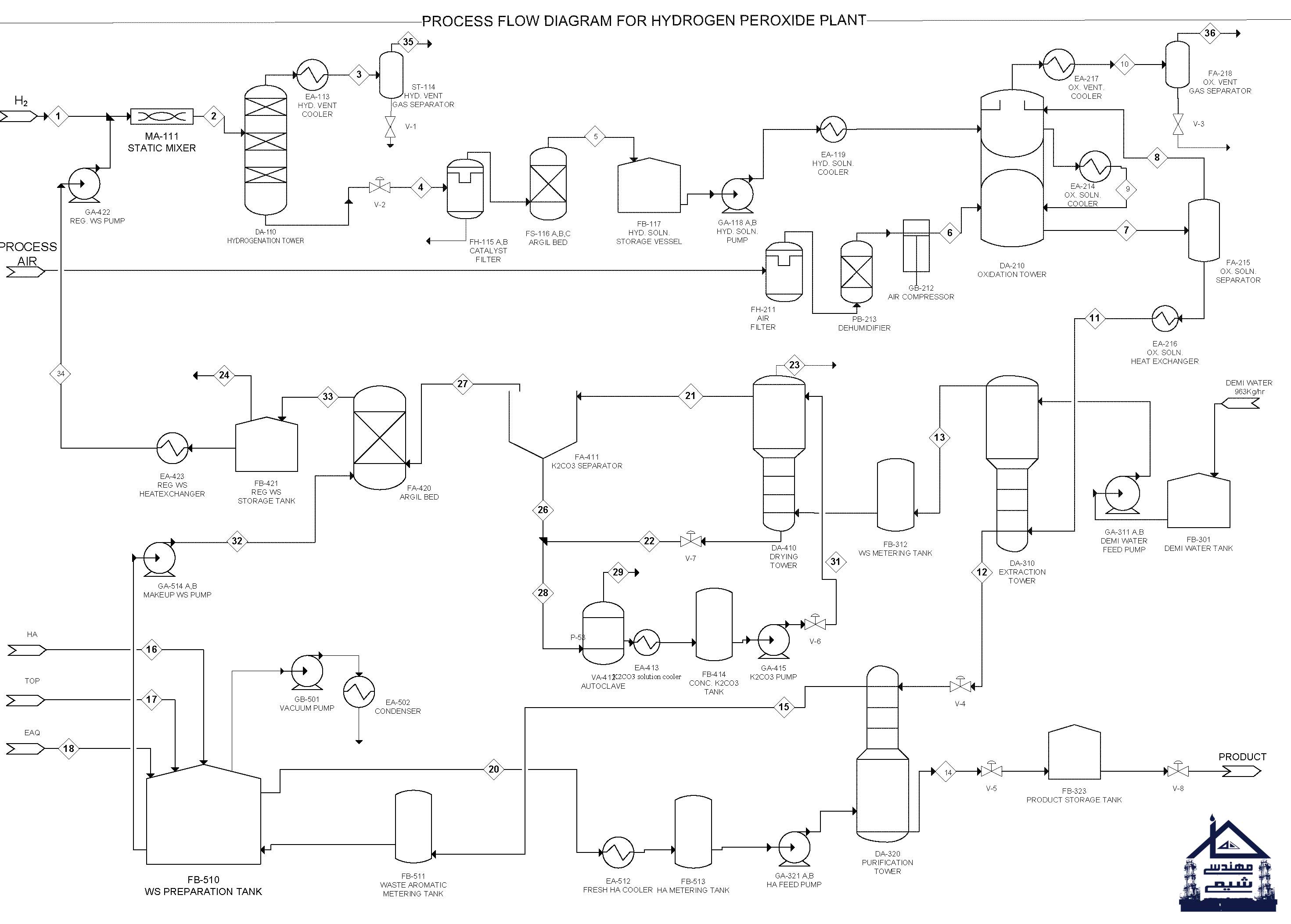

 FLOW DIAGRAM :
