   آشنايی با مدارک و نقشه های مهندسی و فرآيندی PFD P-ID UFD









اصول طراحی، ترسیم و نقشه خوانی





عنوان دوره

کد دوره



دوره فشرده



شهریه آزاد (تومان)



شهریه دانشجویی (تومان)



مقدماتی



PFD - 01



2 روز (12 ساعت)



270000



180000



پیشرفته



PFD - 02



2 روز (12 ساعت)



320000



210000









هدف دوره :



هدف از این دوره آشنایی با اصول طراحی و ترسیم و نقشه خوانی فرایندهای شیمیایی در واحد های صنعتی، زمینه‌های کاربرد آن و همچنین طریقه­ی استفاده از این نقشه ها در واحد های بزرگ صنعتی می باشد.






محتوای دوره :

·       تعریف کلی مراحل انجام یک پروژه

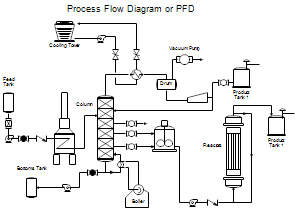

·       نحوه طراحی نقشه PFD با مثال عملی

·       آشنایی با کلیه فرآیندهای (مبدل. پمپ .کمپرسور. برج)

·       کنترل فرآیندها

·       انواع کنترل­ها برای ادوات فرآیندی مختلف piping در P&ID

·        Utility  در P&ID

·       مرور مفاهیم UHD، P&ID، PFD، BFD

·       مرور کامل و با جزئیات از یک نقشه PFD

·       مرور یک نقشه P&ID

·       معرفی انواع استانداردها (ASME,ASTM,API,SIS,IPS,IGS)

·       مرور کامل طریقه رسم PFD از روی استاندراد IPS

·       علائم و نشانه­ها (Symblos & abbreviations)

·       مرور کامل طریقه شماره گذاری از روی استاندارد IPS

·       معرفی پمپ و روش طراحی (sizing)  آن

·       NPSHA, NPSHR, HP, BHP, EHP

·       معرفی کمپرسور و روش طراحی آن

·       Asiabatic hp, Polytropic

·       معرفی مخازن ذخیره Storage tanks و درام Reflux drum  وجداکننده های دو وسه فازی و روشهای طراحی Sizing  آن

·       معرفی مبدل ,shell & tube  air cool, tubular  و انواع آن

·       معرفی همزن راکتور و انواع آنها

·       معرفی ادوات پایپینگ و انواع شیر

·       طریقه سایز کردن خطوط و محاسبه افت فشار

·        Process equipment process design criteria
